智能電壓表采用交流采樣技術真有效值測量，能同時測量顯示電網中的電壓,可通過面板按鍵設置編程及倍率。性價比極高.具有安裝方便、接線簡易、維護便利、工程量小、現場可編程設置輸入參數等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。
技術參數
性能
參數
輸入測量顯示
電壓
額定值
AC25~450V
電流
精度
RMS測量,精度等級0.5級
過負荷
持續：1.2倍
瞬時：10倍/10s
電源
工作范圍
AC/DC86～270V
功耗
＜1VA
≤5VA
阻抗
＞500kΩ
環境
工作環境
-10~55℃
儲存環境
-20~75℃
外形及開孔尺寸

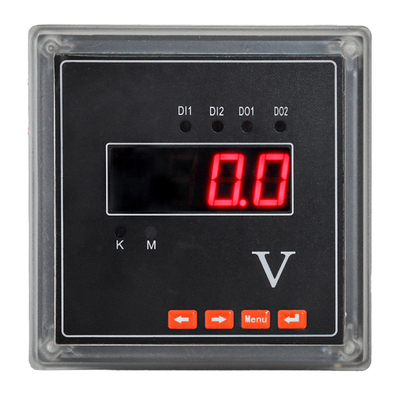

儀表外形
外殼尺寸
開孔尺寸
單位:mm
A
B
C
D
E
5槽型
96.00
48.00
88.00
92.00
44.00
16槽型
160.00
80.00
95.00
151.00
71.00
48方形
85.00
45.00
72 方形
72.00
67.00
80 方形
76.00
96 方形
90.00
91.00
96S 方形
42方形
120.00
111.00
42S方形
107.00
接線圖
注意事項
1、接線方法應嚴格按照儀表背面的接線圖接線。
2、不要在有超量灰塵和超量有害氣體的地方使用。
3、長時間存放未使用時，請每三個月通電一次不少于4小時。
4、長期保存應避開直射光線，宜存放在-10℃~70℃。
5、如儀表無顯示，應先檢查輔助電源，電壓是否在規定范圍內。
6、如顯示不正常，檢查輸入信號是否正常及信號接線端是否擰緊。
7、除非PT有足夠功率，否則不能使用PT信號同時做為輔助電源，保證儀表正常工作。
8、CT回路中的電流接線端子螺絲務必擰緊，保證進/出線接觸可靠，以免產生故障。
售后服務
服務核心------- 誠有所致，勤有所得
服務概念------- 速度 品質 責任心
1、本公司對售出產品，質保一年，終身維修。
2、凡在一年質保期內，產品在正常使用情況下有損壞者，我公司負責免費維修，或按用戶要求更換。
3、超過保修期維修只收取成本費用。
4 、對售出產品實行跟蹤服務，上門調試，指導安裝使用。
5、對用戶的服務需求，售后服務響應時間為12小時，售后電話：0731-23682018、23682118。
6、定期對服務狀況和用戶意見作總結分析，進行服務評審，積累經驗，以便更好地滿足用戶需求。
